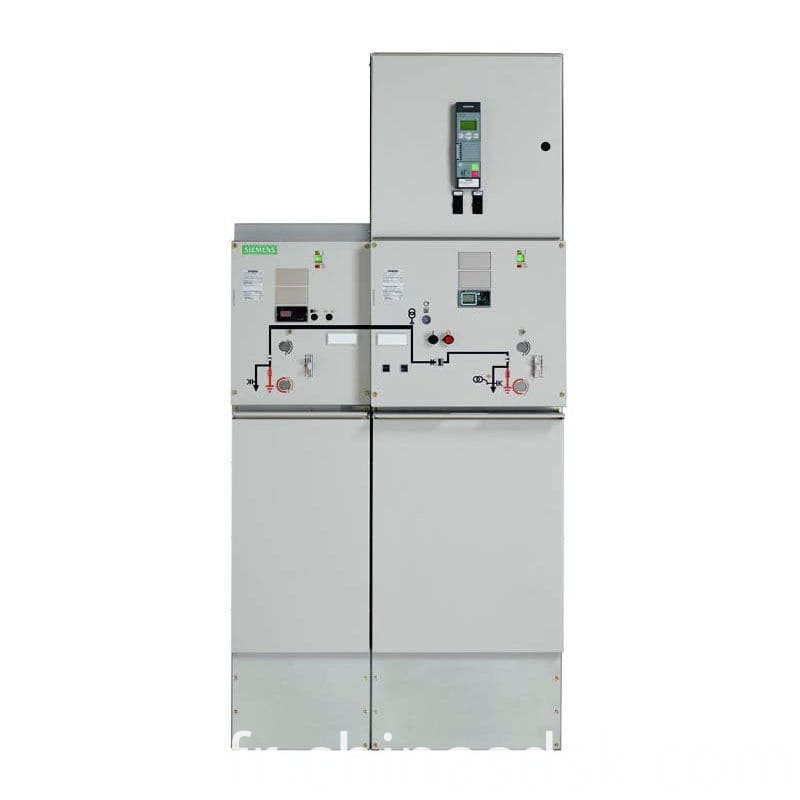

Appareillage de distribution isolé au gaz de distribution secondaire 8DJH
L'appareillage isolé de distribution de gaz 8DJH est la classe de tension actuelle du monde dans la structure la plus compacte du produit, poids léger, petit volume, haute économie. En raison de ces caractéristiques, notre SIG 145kV répond à toutes les exigences environnementales pour les appareils combinés haute tension. Le bruit et les émissions de champ électrique étant particulièrement faibles, il peut être installé dans des environnements très sensibles tels que les zones résidentielles et les centres urbains.
PARAMÈTRE
|
Rated voltage
|
kV
|
12
|
24
|
|
Rated frequency
|
Hz
|
50/60
|
50/60
|
|
Rated power-frequency withstand voltage
|
kV
|
42
|
65
|
|
Rated lightning impulse withstand voltage
|
kV
|
75
|
125
|
|
Rated peak withstand current
|
up to kA
|
63
|
50
|
|
Rated short-circuit making current
|
up to kA
|
63
|
50
|
|
Ratedshort-time withstand current
|
2 s
|
up to kA
|
25
|
20
|
|
|
4 s
|
up to kA
|
20
|
20
|
|
Rated short-circuit breaking current
|
up to kA
|
25
|
20
|
|
Rated normal current for busbar
|
up to A
|
630
|
|
Ambient air temperature
|
Without secondary equipment
|
°C
|
-25/-40* to +70
|
|
|
With secondary equipment
|
°C
|
-5/-15*/-25* to +55
|
|
|
Storage/transport
|
°C
|
-40 to +70
|
|
Degree of protection
|
Primary part
|
|
IP67
|
|
|
Switchgear
|
|
IP2X / IP3X
|
|
|
Secondary part
|
|
IP3X / IP4X
|
|
IAC*
|
Wall-standing arrangement
|
|
A FL up to 21kA (1s)
|
|
|
Free-standing arrangement*
|
|
A FLR up to 21kA (1s)
|
FONCTIONNALITÉ
1. Maximum nominal 17,5 kV, 25 kA ou 24 kV, 20 kA
Le courant du bus et du chargeur est de 630A
2. Assemblage en usine, essai de type, conforme à la norme CEI 62271-200, GB3906, GB3804, GB1984, 3.GB16926
4. Joint métallique
5. Jeu de barres unique
6. Isolation au gaz, joint à vie
7. Les côtés gauche et droit sont extensibles
8. Le type d'unité et le type de combinaison sont facultatifs

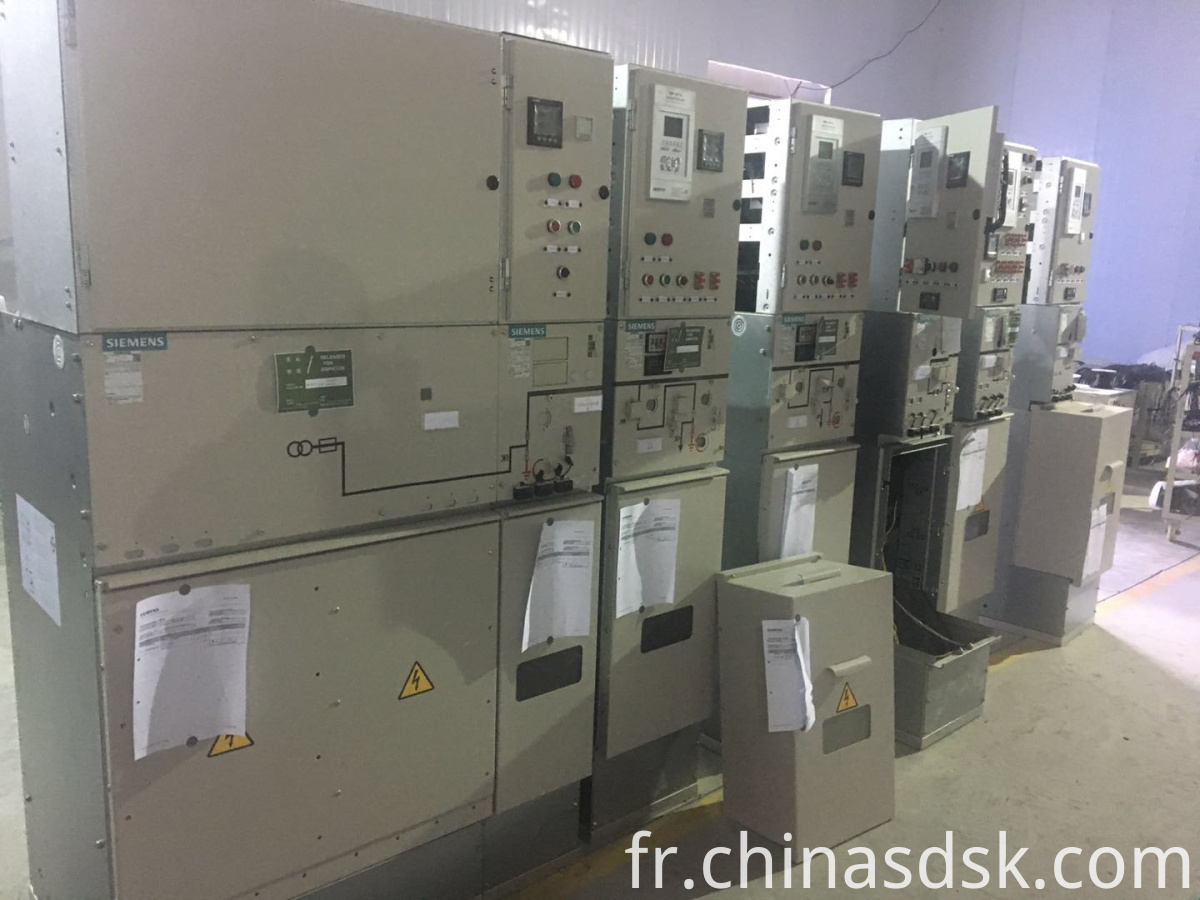

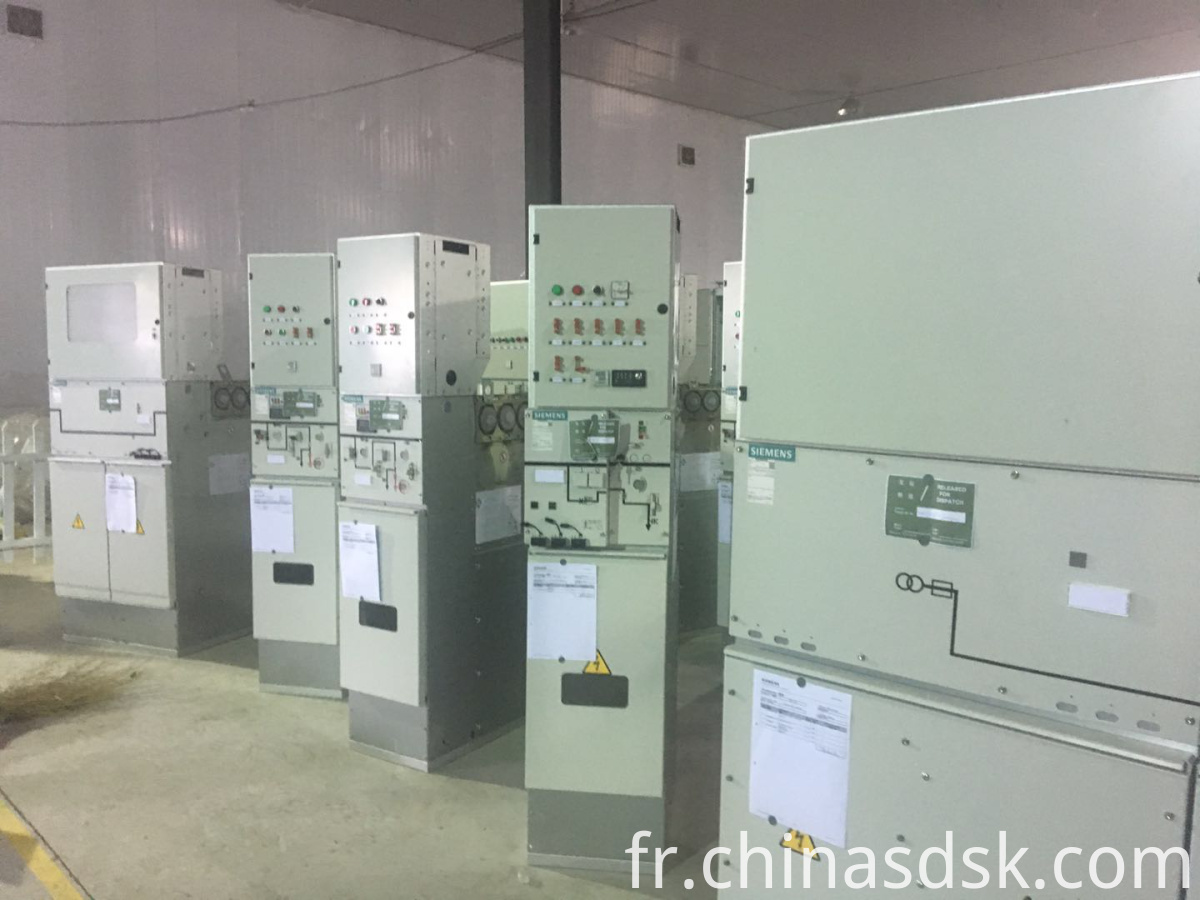

CAS DE TRAVAIL
Groupes de Produits : Solutions d'entraînement de moteur moyenne tension > Appareillage de commutation isolé au gaz 8Djh
