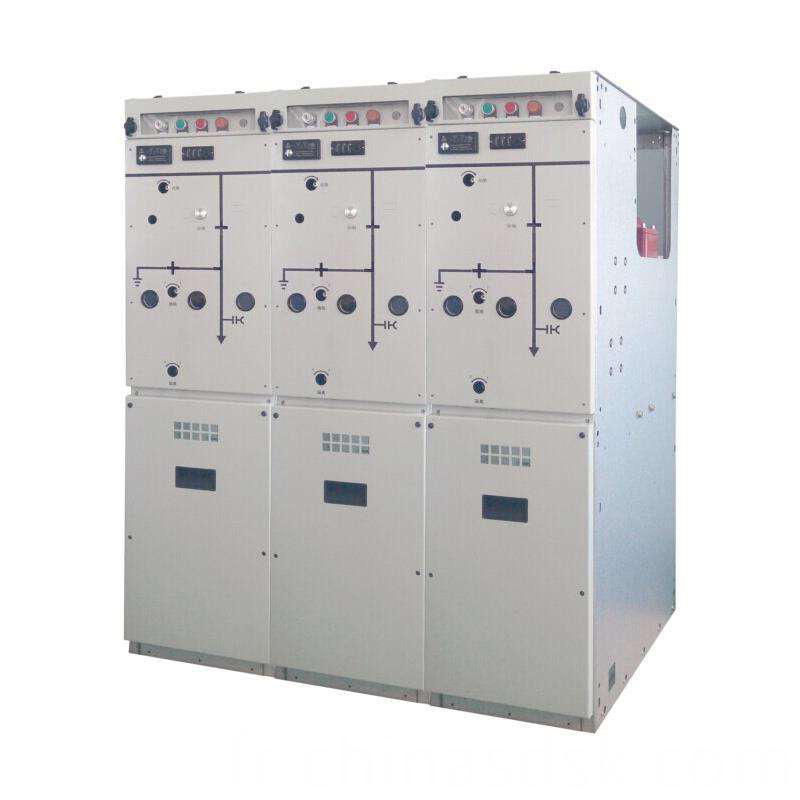

Appareillage isolé de distribution d'air SIMOSEC
Les appareillages isolés de distribution d'air SIMOSEC répondent aux exigences de fonctionnement et de fiabilité des aspects des appareillages modernes sous enveloppe métallique isolés au gaz toutes les exigences, c'est actuellement la structure la plus compacte au monde de la classe de tension des produits, la structure compacte de l'avantage de l'amélioration des matériaux d'isolation, la conception assistée par ordinateur et la technologie de fonderie moderne et la technologie de production avancée avec la combinaison de l'adoption de la coque fermée
|
Rated Voltage
|
kV
|
12
|
|
Rated frequency
|
Hz
|
50/60
|
|
Rated power-frequency withstand voltage
|
kV
|
42
|
|
Rated lightning impulse withstand voltage
|
kV
|
75
|
|
Rated peak withstand current
|
up to kA
|
63
|
|
Rated short-circuit making current
|
up to kA
|
25
|
|
Rated short-time withstand current
|
2 s
4 s
|
up to kA
|
25
20
|
|
Rated normal current for busbar
|
up to A
|
1250
|
|
Ambient air temperature
|
Standard
|
°C
|
-5 to +55
|
|
Option
|
°C
|
-25 to +55
|
|
Storage/transport
|
°C
|
-5/-25*/-40* to +55/+70*
|
|
Degree of protection
|
Primary part
|
|
IP67
|
|
Switchgear enclosure
|
IP2X / IP3X
|
|
Secondary part
|
IP3X / IP4X
|
FONCTIONNALITÉ
1.Jusqu'à 12 kV ， 25kA / 2s ou 20kA / 4s ， 630A / 800A / 1250A
2.Hermétiquement soudé au laser, récipient à gaz en acier inoxydable
3.Classe de partition: PM (partition de métal), sécurité de fonctionnement
4.Enveloppe métallique
5. technologie intégrée isolée à l'air et commutation à isolation gazeuse 6. fonctions
7. Compartiment du jeu de barres, compartiment du dispositif de commutation, compartiment des câbles tous 8. test de type de défaut d'arc interne 20pass 20kA / 1s
9. Appareillage de contrôle de type assemblé en usine selon CEI 62271-200
